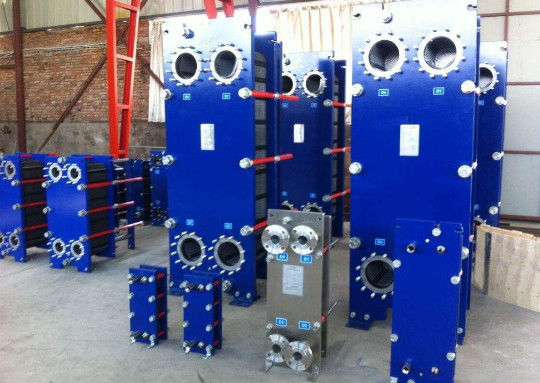

Wysokociśnieniowy, częściowo spawany płytowy wymiennik ciepła Oszczędza energię Łatwe czyszczenie

Półspawany płytowy wymiennik ciepła Multi Effect

Wymiennik ciepła składa się z pakietu metalowych płyt falistych z otworami do przepuszczania dwóch płynów, pomiędzy którymi będzie odbywać się wymiana ciepła.Pakiet płyt jest montowany pomiędzy zamocowaną płytą ramy a ruchomą płytą dociskową i ściskany śrubami dociskowymi.Płyty są wyposażone w uszczelkę, która uszczelnia kanał interpolatu i kieruje płyny do alternatywnych kanałów.Liczba płyt zależy od natężenia przepływu, właściwości fizycznych cieczy, spadku ciśnienia i programu temperaturowego. Pofałdowania płyt zwiększają turbulencje cieczy i chronią płyty przed różnicą ciśnień.Płyta ramy i płyta dociskowa są zawieszone na górnej belce nośnej i umieszczone na dolnej belce prowadzącej, z których oba są przymocowane do kolumny nośnej.Połączenia znajdują się w płycie ramy, jeśli jeden lub oba płyny wykonują więcej niż jeden przepływ w urządzeniu, w ramie i płytach dociskowych.

Struktura Częściowo spawane Płytowy wymiennik ciepła:

Ten produkt jest zaprojektowany specjalnie dla przemysłu chłodniczego, częściowo spawany płytowy wymiennik ciepła (parownik amoniaku), kanał do spawania amoniakiem, chłodziwa (roztwór chlorku wapnia, glikol itp.) niezawodne uszczelnienie amoniaku i obie zalety odłączalne.Inna dotyczy również ciepła przemiany fazy para - ciecz i istnieje ciecz - ciecz bez zmiany fazy i wymagania bezpieczeństwa w zastosowaniach wymagających wysokiej temperatury.

Laserowy półautomatyczny wymiennik ciepła jest stosowany w sytuacji, gdy uszczelki nie można zastosować w oryginalnej sytuacji specjalnej lub wymagania bezpieczeństwa są stosunkowo wysokie.
Spawanie laserowe jest stosowane po jednej stronie specjalnego materiału, który wymaga dużej czystości.Druga strona ma formę uszczelki.Wydajność półspawanego wymiennika ciepła jest całkowicie zgodna z wydajnością płytowego wymiennika ciepła, z tym wyjątkiem, że położenie uszczelki po jednej stronie jest zgrzewane laserowo.

Wybór konstrukcji płytowego wymiennika ciepła:

(1) Parametry fizyczne zimnych i gorących mediów, takie jak pH, zawartość chlorków, lepkość, gęstość, przewodność cieplna, ciepło właściwe itp.
(2) Temperatury wlotowe i wylotowe zimnych i gorących mediów.
(3) Przepływ zimnego lub gorącego medium lub przepływ jednego z nich.
(4) Wymogi dotyczące strat ciśnienia czynnika zimnego i gorącego.
(5) Wewnętrzne właściwości płytowych wymienników ciepła, takie jak materiał płyty, materiał uszczelki itp

Zalety

- Zawiera wszystkie zalety zdejmowanej płytki

- Specjalny kanał materiałowy przyjmuje spawanie laserowe

- Pierścień uszczelniający CR lub materiał uszczelki PTFE

- Wysoka stabilność i bezpieczeństwo zgrzewania jednostronnego

- Bardziej wydajne i odłączalne niż pełne spawanie

1. Aplikacje:

• Wprowadzenie do materiału arkuszowego i zastosowania:

  materiał	podanie
  SUS304 / SUS316L	Woda oczyszczona, woda rzeczna, olej spożywczy, olej mineralny
  Tytan / Pal Ladium	Woda morska, woda słona, substancja zasolona
  Stop Hadtelloy / C-276	Stężony kwas siarkowy, kwas solny, kwas fosforowy
  Ni / Nikiel	Soda kaustyczna o wysokiej temperaturze i wysokim stężeniu



  Materiał i warunki pracy uszczelki:

  Materiał	Podanie	temperatura pracy
  NBR	Woda, woda morska, olej mineralny, woda słona	-15-130℃
  HNBR	Wysokotemperaturowy olej mineralny, woda o wysokiej temperaturze	15–140℃
  EPDM / HEPDM	Woda, gorąca woda, para, kwasy, zasady, substancje żrące	-25–150℃
  Viton ／ kauczuk fluorowy	Mocny kwas, mocne zasady, olej mineralny, smar i olej opałowy itp	5–200℃
  NEOPREN	Kwas, zasada, olej mineralny, niskocząsteczkowy węglowodór alifatyczny	35–130℃
  Guma silikonowa	Wysoka temperatura i niektóre środowiska korozyjne	65-200℃

•

• Wprowadzenie producenta płytowego wymiennika ciepła:



  Aiprel specjalizuje się w wymiennikach ciepła, akcesoriach do wymienników ciepła, produkcji, sprzedaży i serwisie.
  Jesteśmy oryginalnym producentem PWT, a wszystkie komponenty są produkowane w naszej własnej fabryce i kompletne produkty końcowe.
  Zdaliśmy certyfikat systemu jakości ISO9001: 2000, certyfikat jakości systemu środowiskowego ISO14001: 2004.Nasz kapitał zakładowy wynosi 50,00 milionów, a roczne przychody przekraczają 200 milionów RMB.

  Z wszystkimi zakładami produkcyjnymi o łącznej powierzchni ponad 100 000 metrów kwadratowych, produkującymi ponad 20 000 wymienników ciepła i akcesoriów do wymienników ciepła, co czyni nas jednym z największych na świecie producentów sprzętu i akcesoriów do wymiany ciepła.

  Możemy również wyprodukować części zamienne specyficzne dla produktów różnych marek.Wymienne uszczelki i płytki są odpowiednie dla ALFA, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, Sigma, Accessen itp.W 2012 roku firma Aiprel utworzyła centrum serwisowe wymienników ciepła, które zajmuje się konserwacją płytowych wymienników ciepła, czyszczeniem chemicznym, testowaniem, renowacją i innymi usługami.Poza tym Aiprel wdraża globalną sieć serwisową, aby stać się globalnym ekspertem w zakresie usług wymienników ciepła i odpowiadać klientom w dowolnym czasie i miejscu.
