| Miejsce pochodzenia: | Jiangsu China |
|---|---|
| Nazwa handlowa: | Aiprel |
| Orzecznictwo: | CE,CCS,ISO,DNV |
| Numer modelu: | Płytowy wymiennik ciepła |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Eksportuj drewnianą skrzynkę |
| Czas dostawy: | 1-2 tygodnie |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Gwarancja: | 12 miesięcy | Maksymalne ciśnienie robocze: | 3,0Mpa |
|---|---|---|---|
| Materiał płyty: | 316L, tytan, SS304,254SMO, nikiel | Materiał uszczelki: | NBR EPDM FKM |
| Materiał ramy: | Stal węglowa, stal nierdzewna, CS / SS | ||
| High Light: | równoległy płytowy wymiennik ciepła,płyty przenoszące ciepło |
||

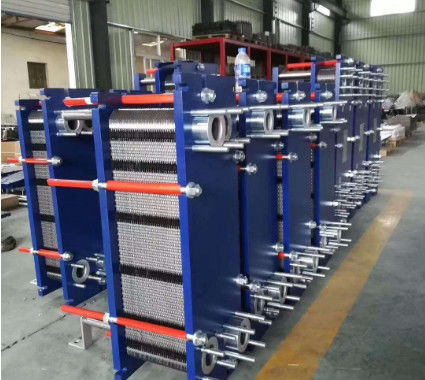

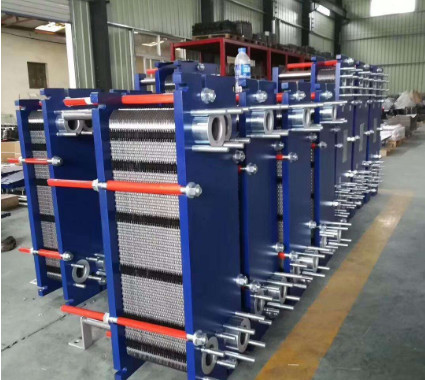

Półspawany płytowy wymiennik ciepła Multi Effect
bkorzyści
Precyzyjny transfer ciepła- bliższa temperatura zbliżenia, rzeczywisty przepływ przeciwprądowy, 80-90% mniejsza objętość zastoju.
Niski koszt całkowity- niskie nakłady inwestycyjne, obniżone koszty instalacji, ograniczone koszty konserwacji i eksploatacji.
Maksymalna niezawodność- mniejsze zanieczyszczenie, naprężenia, zużycie i korozja.
Odpowiedzialny za środowisko- minimalne zużycie energii dla maksymalnego efektu procesu, mniejsze czyszczenie.
Łatwa rozbudowa- po prostu dodaj lub usuń płyty z istniejącej ramy.
Struktura Częściowo spawane Płytowy wymiennik ciepła:
Ten produkt jest zaprojektowany specjalnie dla przemysłu chłodniczego, częściowo spawany płytowy wymiennik ciepła (parownik amoniaku), kanał do spawania amoniakiem, chłodziwa (roztwór chlorku wapnia, glikol itp.) niezawodne uszczelnienie amoniaku i obie zalety odłączalne.Inna dotyczy również ciepła przemiany fazy para - ciecz i istnieje ciecz - ciecz bez zmiany fazy i wymagania bezpieczeństwa w zastosowaniach wymagających wysokiej temperatury.
Laserowy półautomatyczny wymiennik ciepła jest stosowany w sytuacji, gdy uszczelki nie można zastosować w oryginalnej sytuacji specjalnej lub wymagania bezpieczeństwa są stosunkowo wysokie.
Spawanie laserowe jest stosowane po jednej stronie specjalnego materiału, który wymaga dużej czystości.Druga strona ma formę uszczelki.Wydajność półspawanego wymiennika ciepła jest całkowicie zgodna z wydajnością płytowego wymiennika ciepła, z tym wyjątkiem, że położenie uszczelki po jednej stronie jest zgrzewane laserowo.
Aplikacje:
| Przemysł spożywczy i napojowy | |
| Nabiał | Mleko pełne i odtłuszczone w proszku, mleko skondensowane, serwatka i jej pochodne, białko maślanki, emulsja laktozy, kwas mlekowy i soda kaustyczna i żrący roztwór potażu |
| Białko | Mleko sojowe, odżywcze drożdże i drożdże paszowe, i całe jajko |
| Sok | Sok pomarańczowy i inne soki cytrusowe, sok jabłkowy, sok z czerwonych jagód i tradycyjny sok owocowy |
| Sok warzywny | Sok z buraków, sok pomidorowy i sok z marchwi |
| Produkty skrobiowe | Glukoza, dekstroza, lewuloza, maltoza, syrop skrobiowy, i dekstryna |
| Suger | Płynny suger, rafinowany biały suger słodka woda i inulina |
| Wyciąg | Ekstrakt z kawy i herbaty, ekstrakt z chmielu, ekstrakt słodowy, ekstrakt drożdżowy, pektyny, wyciąg z mięsa i kości |
| Hydrolizowany materiał | Hydrolizaty serwatki, przyprawy i hydrolizaty białek |
| piwo | Piwo bezalkoholowe i brzeczka słodowa |
Zalety
- Zawiera wszystkie zalety zdejmowanej płytki
- Specjalny kanał materiałowy przyjmuje spawanie laserowe
- Pierścień uszczelniający CR lub materiał uszczelki PTFE
- Wysoka stabilność i bezpieczeństwo zgrzewania jednostronnego
- Bardziej wydajne i odłączalne niż pełne spawanie
Wybór konstrukcji płytowego wymiennika ciepła:
(1) Parametry fizyczne zimnych i gorących mediów, takie jak pH, zawartość chlorków, lepkość, gęstość, przewodność cieplna, ciepło właściwe itp.
(2) Temperatury wlotowe i wylotowe zimnych i gorących mediów.
(3) Przepływ zimnego lub gorącego medium lub przepływ jednego z nich.
(4) Wymogi dotyczące strat ciśnienia czynnika zimnego i gorącego.
(5) Wewnętrzne właściwości płytowych wymienników ciepła, takie jak materiał płyty, materiał uszczelki itp
Wprowadzenie do materiału arkuszowego i zastosowania:
| materiał | podanie |
| SUS304 / SUS316L | Woda oczyszczona, woda rzeczna, olej spożywczy, olej mineralny |
| Tytan / Pal Ladium | Woda morska, woda słona, substancja zasolona |
| Stop Hadtelloy / C-276 | Stężony kwas siarkowy, kwas solny, kwas fosforowy |
| Ni / Nikiel | Soda kaustyczna o wysokiej temperaturze i wysokim stężeniu |
Materiał i warunki pracy uszczelki:
| Materiał | Podanie | temperatura pracy |
| NBR | Woda, woda morska, olej mineralny, woda słona | -15-130℃ |
| HNBR | Wysokotemperaturowy olej mineralny, woda o wysokiej temperaturze | 15–140℃ |
| EPDM / HEPDM | Woda, gorąca woda, para, kwasy, zasady, substancje żrące | -25–150℃ |
| Viton ／ kauczuk fluorowy | Mocny kwas, mocne zasady, olej mineralny, smar i olej opałowy itp | 5–200℃ |
| NEOPREN | Kwas, zasada, olej mineralny, niskocząsteczkowy węglowodór alifatyczny | 35–130℃ |
| Guma silikonowa | Wysoka temperatura i niektóre środowiska korozyjne | 65-200℃ |
Wprowadzenie producenta płytowego wymiennika ciepła:
- Zawiera wszystkie zalety zdejmowanej płytki
- Specjalny kanał materiałowy przyjmuje spawanie laserowe
- Pierścień uszczelniający CR lub materiał uszczelki PTFE
- Wysoka stabilność i bezpieczeństwo zgrzewania jednostronnego
- Bardziej wydajne i odłączalne niż pełne spawanie
