| Miejsce pochodzenia: | jiangsu Chiny |
|---|---|
| Nazwa handlowa: | AIPREL |
| Orzecznictwo: | ISO9001 |
| Numer modelu: | M6M |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowy karton |
| Czas dostawy: | 1-2 tygodnie |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 10 000 zestawów miesięcznie |
| Rodzaj: | Uszczelka | Podanie: | Części grzejne, części chłodnicze, uniwersalne pojazdy, wymiana ciepła, przemysłowy proces grzewczy |
|---|---|---|---|
| Gwarancja: | 1 rok | Materiał uszczelki: | EPDM,NBR,HEPDM,FKW,HNBR,NBR-HT |
| Grubość płyty: | Dostępne 0,5/0,6/0,8 mm, 1 mm, 0,5 mm do 0,7 mm | Maksymalne ciśnienie: | 2MPa (20 barów) |
| Średni: | Medium czystości, olej, gaz, powietrze, woda | ||
| High Light: | Uszczelki wymiennika ciepła Clip On Epdm,uszczelki wymiennika ciepła 0,8 mm |
||
Jako profesjonalny producent i sprzedawca płyt wymiennika ciepła, AIPREL może wyprodukować większość z tej samej płyty wymiennika ciepła z płytą i uszczelką wymiennika ciepła z daleka, a także zapewniać alternatywne usługi części dla ponad setek firm aplikacyjnych.
Dostarczamy uszczelki wymienników ciepła ALFA oraz zamienniki płyt.Lista modeli ALFA jak poniżej.
| (ALFA) | ||||||
| Seria ALFA | Powierzchnia płyty (m²) |
Długość płyty (mm) |
Szerokość płyty (mm) |
Odległość osi wzdłużnej (mm) |
Odległość środka poprzecznego (mm) |
Średnica (mm) |
| ALFA M3 | 0,032 | 431 | 125,5 | 357 | 60 | 25 |
| ALFA M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1,85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA KLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0,283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALFA P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0,14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| KLIPS ALFA P22 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0,24 | 873 | 388,5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0,75 | 1558 | 588,5 | 1315 | 350 | 160 |
| ALFA A20 | 1,07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1,07 | 1843 | 718,5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1,58 | 2208,5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0,4 | 1233 | 425,5 | 1054 | 254 | 80 |
| ALFA H10 | 0,65 | 1482 | 533,5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1,5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

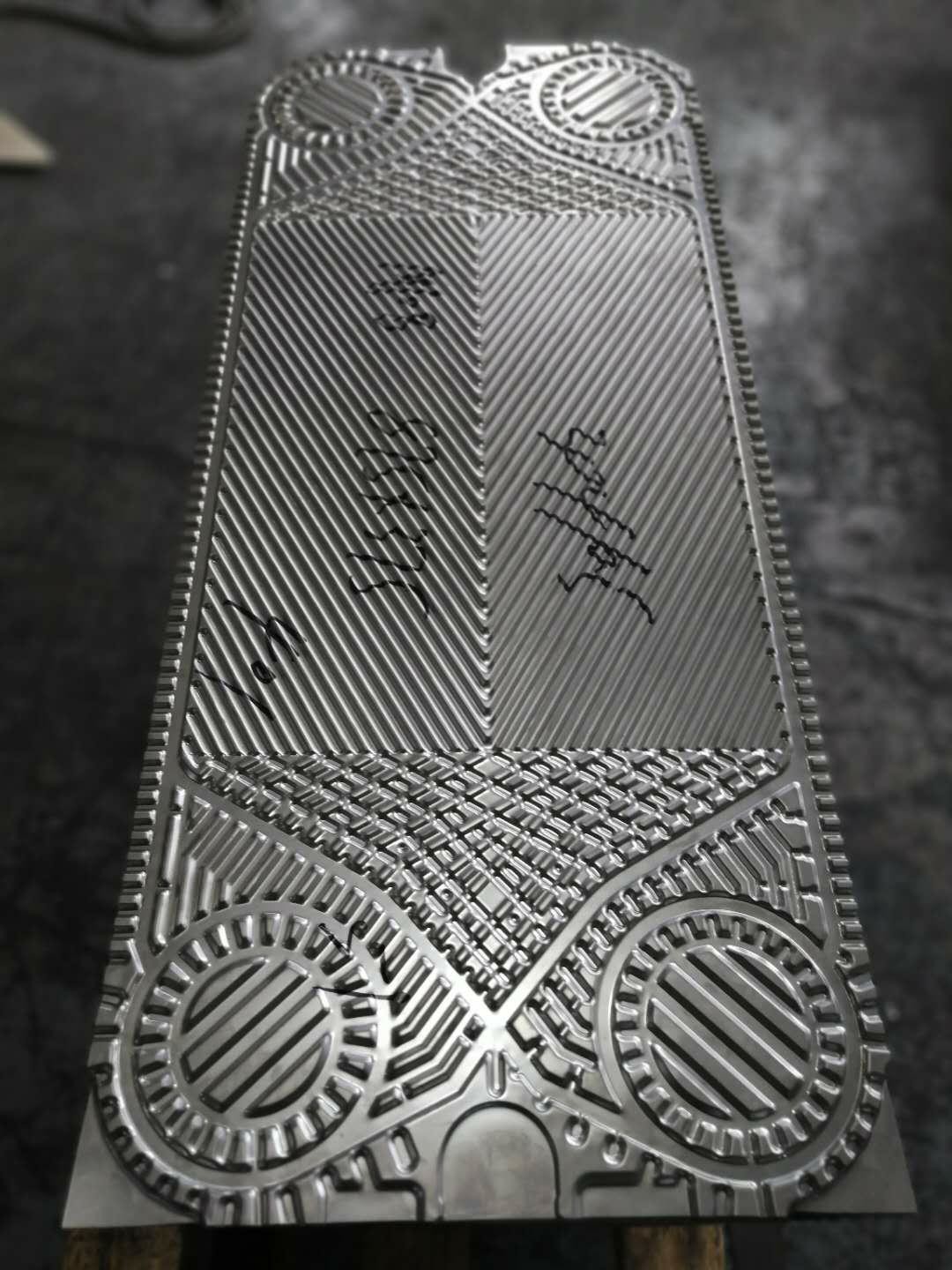

Płytowy wymiennik ciepła składa się z pakietu pofałdowanych metalowych płyt z otworami do przechodzenia dwóch płynów, pomiędzy którymi nastąpi wymiana ciepła.Pakiet płyt jest montowany między nieruchomą płytą ramy a ruchomą płytą dociskową i ściskany za pomocą śrub dokręcających.Płyty są wyposażone w uszczelkę, która uszczelnia kanał między płytami i kieruje płyny do kanałów naprzemiennych.Liczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperaturowego.Pofałdowania płyt sprzyjają turbulencjom płynu i wspierają płyty przed różnicą ciśnień.Płyta ramowa i płyta dociskowa są zawieszone na górnej belce nośnej i umieszczone na dolnej belce prowadzącej, które są przymocowane do kolumny nośnej.Przyłącza znajdują się w płycie ramy lub, jeśli jeden lub oba płyny przechodzą więcej niż jednorazowo w urządzeniu, w ramie i płytach dociskowych.
| MATERIAŁ PŁYTY | SS304, SS316, 254SMO, 904L, C276, tytan, nikiel, Incoloy825 |
| GRUBOŚĆ PŁYTY | 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm |
| MATERIAŁ USZCZELNIENIA | EPDM, NBR, HNBER, HEPDM, FKW |
| MONTAŻ USZCZELEK | Zatrzaśnij, zablokuj, zapnij, przyklej |
| MATERIAŁ OPRAWY | Stal węglowa, stal nierdzewna, powłoka ze stali nierdzewnej |
| DYSZA | Kołnierz, Wkładka gumowa, Wkładka metalowa, Gwint, Zacisk |
| ROZMIAR POŁĄCZENIA | DN15~DN500 |
| STANDARD POŁĄCZENIA | Dostosowany |
| KOLOR | Dostosowany |
| PODANIE | HVAC, Power, Suger, Marine, Chemical, itp. |
Ze względu na niepewność doboru i konstrukcji wymiennika ciepła, podana cena jest zakresem.W celu uzyskania szczegółowych informacji prosimy o kontakt z obsługą klienta.Jeśli nie komunikujesz się w poprzednim okresie, obsługa klienta nie może tego zaakceptować.
Korzyść:
W porównaniu do innych typów wymienników ciepła, płytowe wymienniki ciepła mają większą powierzchnię.Składają się z wielu cienkich metalowych płyt ściśniętych razem.Uszczelka jest przymocowana do płyty wymiennika ciepła tworząc kanał przepływowy i uszczelnia płyn.Różne materiały mają różne kanały i naprzemiennie w ich odpowiedniej ścieżce przepływu.Nie wyciekną na zewnątrz.Numer płyty wymiennika ciepła jest określany w zależności od ilości płynu, właściwości fizycznych płynu, spadku ciśnienia i stanu termicznego.Każda płyta jest pofałdowana, aby zwiększyć maksymalną powierzchnię wymiany ciepła.
Wprowadzenie producenta płytowego wymiennika ciepła:
