| Miejsce pochodzenia: | Jiangsu China |
|---|---|
| Nazwa handlowa: | AIPREL |
| Orzecznictwo: | ISO |
| Numer modelu: | TRANTER |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | standardowy karton |
| Czas dostawy: | 1-2 tygodnie |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 10 000 jednostek miesięcznie |
| Gwarancja: | 1 rok | Maksymalne ciśnienie robocze: | 2,0 Mpa |
|---|---|---|---|
| Struktura: | Płytowy wymiennik ciepła | Stan: | Nowy |
| Podanie: | Ogrzewanie lub chłodzenie, wymiana ciepła, HVAC, części chłodnicze, części grzejników | Materiał uszczelki: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |

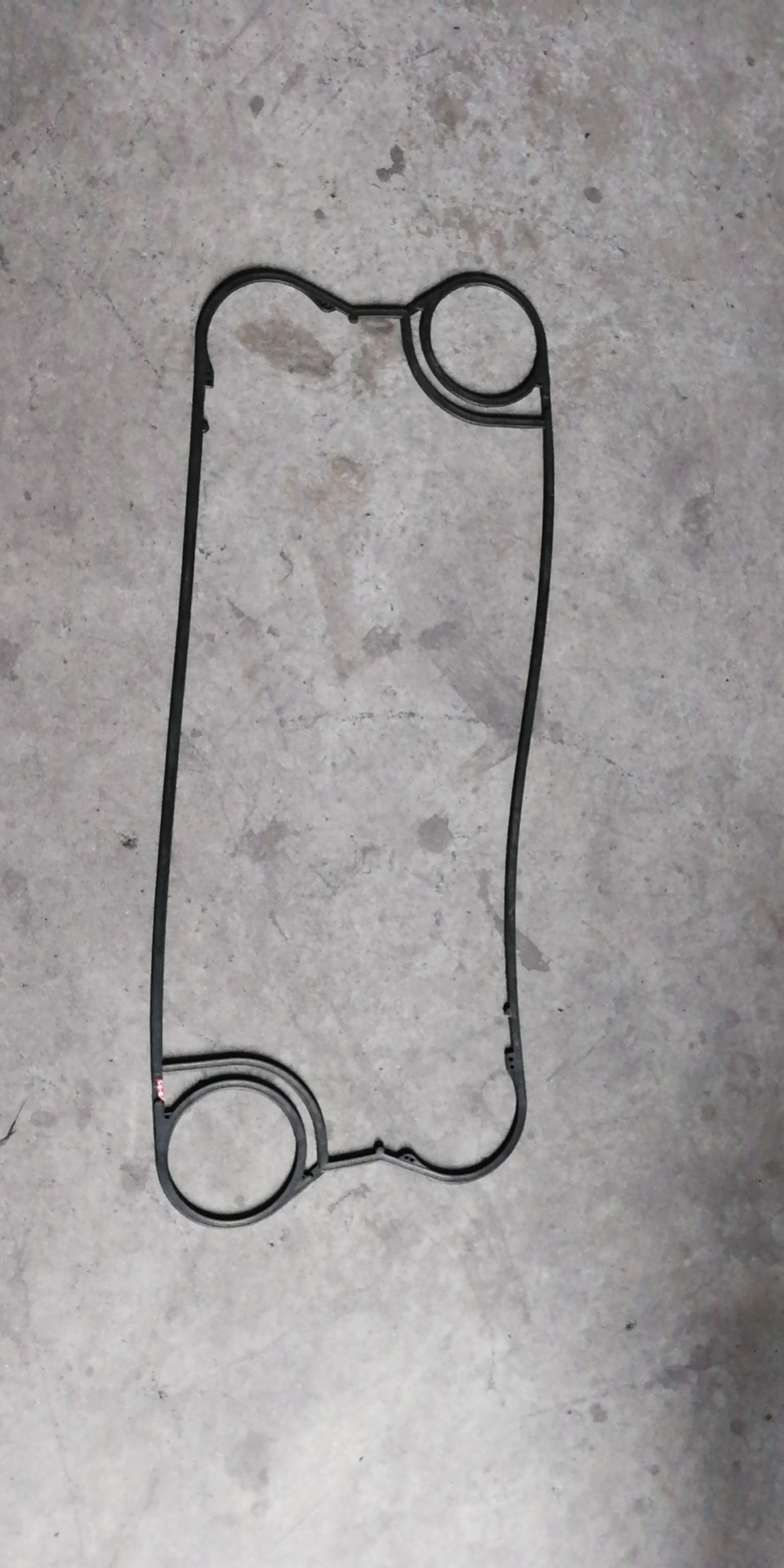

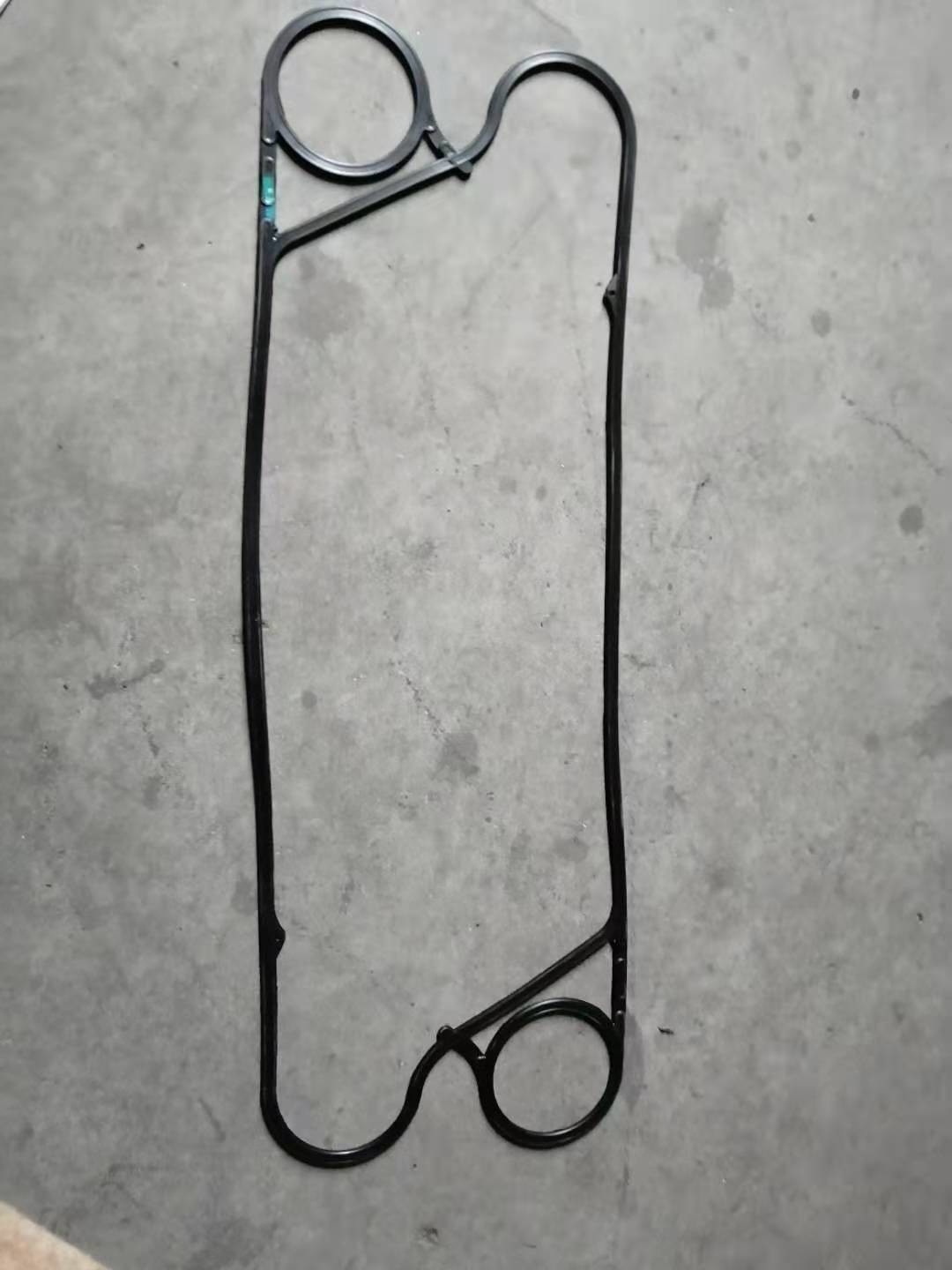

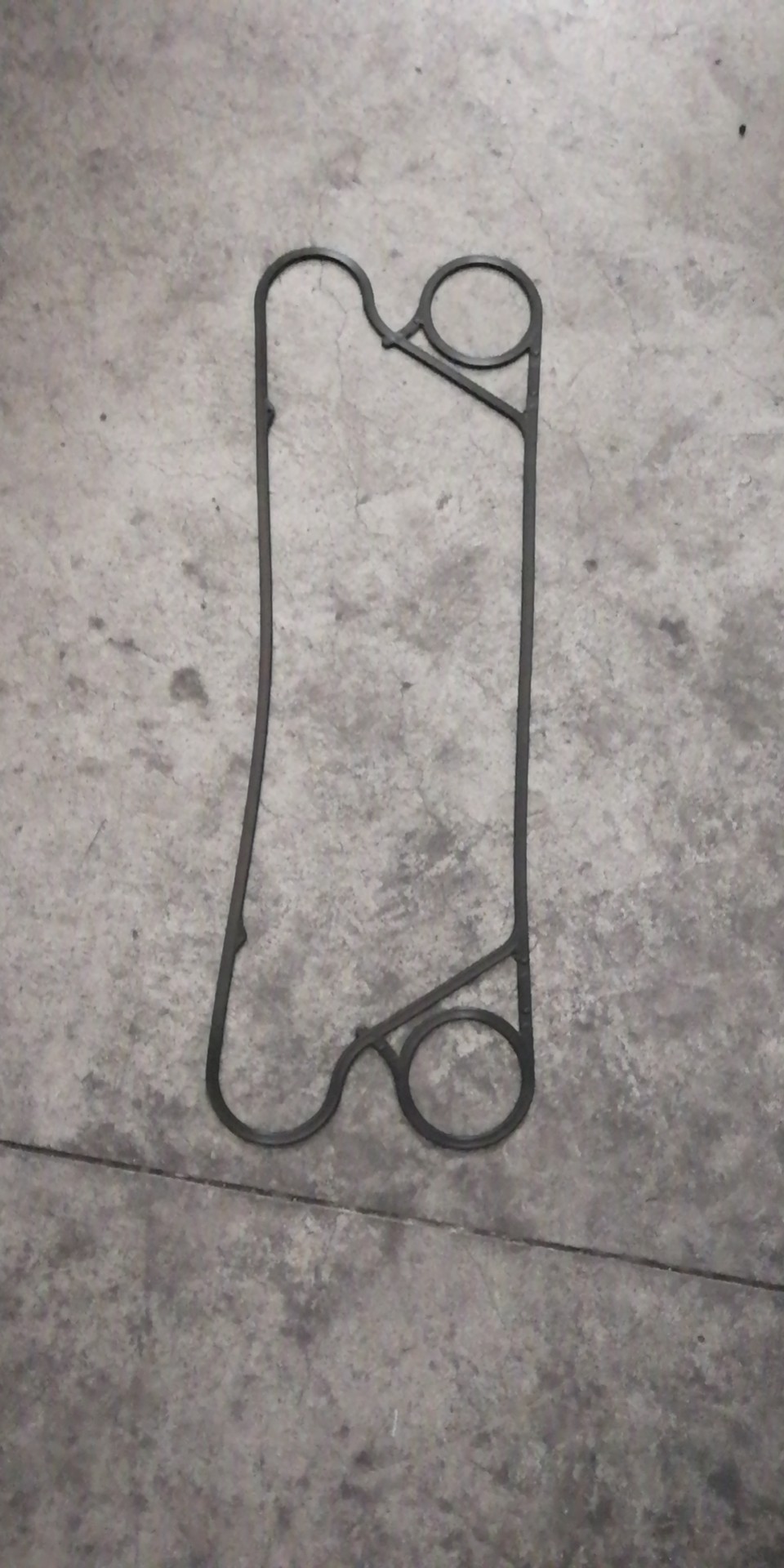

| High Light: | Uszczelki wymiennika ciepła GLP13,uszczelki wymiennika ciepła EPDM,uszczelki wymiennika ciepła 2 |
||
1. Wysoki współczynnik przenikania ciepła
2. Małe wymiary i łatwa konserwacja
3. Bezpieczne i niezawodne użytkowanie
4. Mniejsza utrata oporu
5. Mniejsze straty ciepła
6. Sprzyjające wykorzystaniu niskotemperaturowych źródeł ciepła
7. Wielokrotna średnia wymiana ciepła
8. Łatwe do czyszczenia i szybkie
| Marka / Producent | Seria |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Materiał i warunki pracy uszczelki:
| Materiał | Podanie | temperatura pracy |
| NBR | Woda, woda morska, olej mineralny, woda słona | -15-130℃ |
| HNBR | Wysokotemperaturowy olej mineralny, woda o wysokiej temperaturze | 15–140℃ |
| EPDM | Woda, gorąca woda, para, kwas, zasady | -25–150℃ |
| Viton ／ kauczuk fluorowy | Mocny kwas, mocne zasady, olej mineralny, smar i olej opałowy itp | 5–200℃ |
| NEOPREN | Kwas, zasada, olej mineralny, niskocząsteczkowy węglowodór alifatyczny | 35–130℃ |
| Guma silikonowa | Wysoka temperatura i niektóre środowiska korozyjne | 65-200℃ |
Płytowy wymiennik ciepła składa się z pakietu falistych płyt metalowych z otworami do przepuszczania dwóch płynów, pomiędzy którymi będzie odbywać się wymiana ciepła.Pakiet płyt jest montowany pomiędzy zamocowaną płytą ramy a ruchomą płytą dociskową i ściskany śrubami dociskowymi.Płyty są wyposażone w uszczelkę, która uszczelnia kanał między płytami i kieruje płyny do alternatywnych kanałów.Liczba płyt zależy od natężenia przepływu, właściwości fizycznych cieczy, spadku ciśnienia i programu temperaturowego.Pofałdowania płyt sprzyjają turbulencjom płynu i chronią je przed różnicą ciśnień.Płyta ramy i płyta dociskowa są zawieszone na górnej belce nośnej i umieszczone na dolnej belce prowadzącej, z których oba są przymocowane do kolumny nośnej.Połączenia znajdują się w płycie ramy lub, jeśli jeden lub oba płyny wykonują więcej niż jeden przepływ w urządzeniu, w ramie i płytach dociskowych.
| MATERIAŁ PŁYTKI | SS304, SS316, 254SMO, 904L, C276, tytan, nikiel, Incoloy825 |
| GRUBOŚĆ PŁYTY | 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm |
| USZCZELKA MATERIAŁOWA | EPDM, NBR, HNBER, HEPDM, FKW |
| MONTAŻ USZCZELEK | Przypnij, zablokuj, zapnij, przyklejony |
| MATERIAŁ RAMY | Stal węglowa, stal nierdzewna, płaszcz ze stali nierdzewnej |
| DYSZA | Kołnierz, gumowa wkładka, metalowa wkładka, gwint, zacisk |
| ROZMIAR POŁĄCZENIA | DN15 ~ DN500 |
| STANDARD POŁĄCZENIA | Custiomized |
| KOLOR | Custiomized |
| PODANIE | HVAC, Power, Suger, Marine, Chemical itp |
Ze względu na niepewność doboru i konstrukcji wymiennika ciepła, wyświetlana cena jest zakresem.Aby uzyskać szczegółowe informacje, skontaktuj się z obsługą klienta.Jeśli nie komunikujesz się w poprzednim okresie, obsługa klienta nie może tego zaakceptować.
Korzyść:
W porównaniu do innych typów wymienników ciepła, płytowe wymienniki ciepła mają większą powierzchnię.Składają się z wielu ściśniętych ze sobą cienkich metalowych płyt.Uszczelka jest przymocowana do płyty wymiany ciepła, tworząc kanał przepływowy i uszczelnia płyn.Różne materiały mają na przemian różne kanały i odpowiednie ścieżki przepływu.Nie wyciekną na zewnątrz.Liczba płyt przenoszących ciepło jest określana na podstawie ilości płynu, właściwości fizycznych płynu, spadku ciśnienia i stanu termicznego.Każda płyta jest pofałdowana, aby zwiększyć maksymalną powierzchnię wymiany ciepła.
Wprowadzenie producenta płytowego wymiennika ciepła:
