Miejsce pochodzenia: | Jingsu China |
---|---|
Nazwa handlowa: | AIPREL |
Orzecznictwo: | CE,CCS,DNV,ISO |
Numer modelu: | Płytowy wymiennik ciepła skraplacza |
Minimalne zamówienie: | 1 |
Cena: | Negotiable |
Szczegóły pakowania: | standardowy karton |
Czas dostawy: | 1-2 tygodnie |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 100 zestawów miesięcznie |
Stan: | Nowy | Gwarancja: | 12 miesięcy |
---|---|---|---|
Maksymalne ciśnienie robocze: | 3,0Mpa | Podanie: | Części chłodnicze, farmaceutyczne, przenoszenie ciepła, zasilanie, HVAC |
Materiał płyty: | Hastelloy, C276, nikiel tytanowy, 904L, 254SMO, ss304, ss316 | ||
High Light: | płytowy wymiennik ciepła skraplacz,płytowy wymiennik ciepła ramowy |

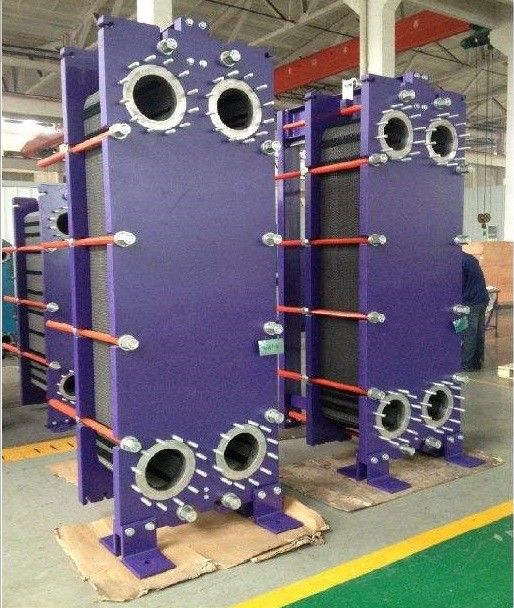

Płytowy wymiennik ciepła skraplacza z uszczelką dla przemysłu o wysokiej wydajności
Funkcja
1. Wysoki współczynnik przenikania ciepła
5. Może zawierać wszelkiego rodzaju produkty, aby zapobiec blokowaniu
6. Brak metalowego punktu styku między płytami, absolutnie unikając wystąpienia martwego kąta
7. Grubość blachy 0,4 mm - 1,0 mm sprzyja wzmocnieniu sztywności blachy
8. Zminimalizuj wskaźnik porastania, liczbę rejestracyjną i koszt.
Plate Condeer to jeden z rodzajów płytowych wymienników ciepła.
Chłodnica płytowa składa się głównie z dwóch części: ramy i płyty.Arkusze z różnych materiałów są wciskane w pofałdowania o różnych kształtach za pomocą różnego rodzaju narzędzi ściernych, aw czterech rogach arkuszy formuje się otwory kątowe dla ścieżki przepływu medium, arkusze Obwód i otwór narożny są uszczelnione przez gumowa uszczelka.Rama składa się ze stałej płyty dociskowej, ruchomej płyty dociskowej, górnych i dolnych drążków prowadzących oraz śrub zaciskowych.Chłodnica płytowa służy do nałożenia płyty przy stałym ciśnieniu.Szczelna płyta, ruchoma płyta dociskowa pośrodku, a następnie mocowana śrubami dociskowymi.Pomiędzy różnymi arkuszami tworzony jest cienki prostokątny kanał, a wymiana ciepła odbywa się przez pół arkusze.W porównaniu z konwencjonalną chłodnicą płaszczowo-rurową współczynnik przenikania ciepła jest znacznie wyższy przy tych samych oporach przepływu i poborze mocy przez pompę, a ponadto występuje tendencja do wymiany chłodnicy rurowej w odpowiednim zakresie.
Zasada projektowania
Skraplacz płytowy to skraplacz opracowany do skraplania pary w oparciu o system odparowywania lub destylacji w warunkach próżni.Kondensator płytowy oparty na technice półspawania składa się ze specjalnego pakietu płyt i uszczelek.Medium chłodzące jest podgrzewane w kanale z uszczelką, a para jest skraplana w kanale spawalniczym.Para ma duży wlot i mały wylot kondensatu.
Zalecane aplikacje
Skraplacz płytowy jest używany głównie w połączeniu z parownikiem płytowym jako kondensacja pary w systemie odparowywania lub destylacji.Na przykład skraplanie pary w systemie 3-efektowego syropu, kondensacja pary w 3-efektowym systemie odparowania soku oraz skraplanie pary w systemie wielostopniowego odparowania stężenia etanolu w przemyśle etanolowym, i tym podobne.Skraplacz płytowy jest używany w coraz większej liczbie przypadków kondensacji ze względu na wysoki efekt wymiany ciepła, niskie koszty wejściowe i wygodną obsługę konserwacyjną.
Rodzaj | Skraplacz płytowy |
Materiał płyty | Ti / SS316 / SS303 lub OEM |
Materiał uszczelki | NBR / EPDM |
Marka | GOJE |
Podanie | Proces przemysłowy |
Jakie są zalety skraplacza płytowego?
1. Wysoka sprawność i oszczędność energii: 3 do 5 razy wyższa niż sprawność cieplna płaszczowo-rurowego wymiennika ciepła.
2, zwarta konstrukcja: płyty płytowego wymiennika ciepła są ściśle rozmieszczone, w porównaniu z innymi typami wymienników ciepła, płytowy wymiennik ciepła ma mniejszą powierzchnię i przestrzeń.
3. Łatwe do czyszczenia i demontażu: Płytowy wymiennik ciepła zaciska płytę zaciskową za pomocą śrub zaciskowych, dzięki czemu jest wygodny w demontażu i montażu.
4, długa żywotność: płytowy wymiennik ciepła jest wykonany ze stali nierdzewnej lub płyty ze stopu tytanu, może wytrzymać różne media korozyjne, gumowe podkładki można dowolnie wymieniać i można je łatwo zainstalować, zdemontować i naprawić.
5. Zdolność adaptacyjna: płyta wymiennika ciepła jest niezależnym komponentem, który można zwiększać lub zmniejszać w zależności od wymagań i ma różne formy;może być stosowany do różnych wymagań różnych procesów.
