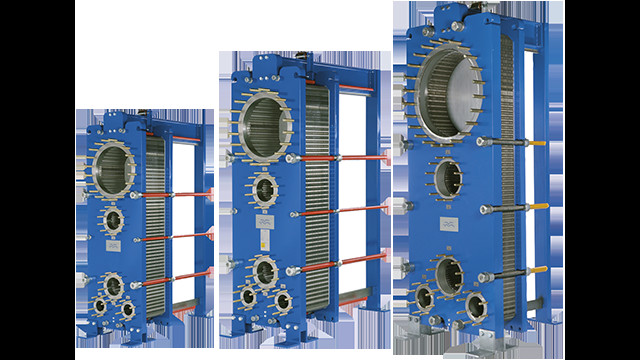

NBR Skraplacz z płytą uszczelniającą z płytą tytanową do odzysku ciepła w przemyśle

NBR Skraplacz z płytą uszczelniającą z płytą tytanową do odzysku ciepła w przemyśle

bkorzyści
Precyzyjny transfer ciepła - bliższa temperatura zbliżenia, rzeczywisty przepływ przeciwprądowy, 80-90% mniejsza objętość zastoju.
Niski koszt całkowity - niskie nakłady inwestycyjne, obniżone koszty instalacji, ograniczone koszty konserwacji i eksploatacji.
Maksymalna niezawodność - mniejsze zanieczyszczenie, naprężenia, zużycie i korozja.
Odpowiedzialny za środowisko - minimalne zużycie energii dla maksymalnego efektu procesu, mniejsze czyszczenie.
Łatwa rozbudowa - po prostu dodaj lub usuń płyty z istniejącej ramy.

Plate Condeer to jeden z rodzajów płytowych wymienników ciepła.

Chłodnica płytowa składa się głównie z dwóch części: ramy i płyty.Arkusze z różnych materiałów są wciskane w pofałdowania o różnych kształtach za pomocą różnego rodzaju narzędzi ściernych, aw czterech rogach arkuszy formuje się otwory kątowe dla ścieżki przepływu medium, arkusze Obwód i otwór narożny są uszczelnione przez gumowa uszczelka.Rama składa się ze stałej płyty dociskowej, ruchomej płyty dociskowej, górnych i dolnych drążków prowadzących oraz śrub zaciskowych.Chłodnica płytowa służy do nałożenia płyty przy stałym ciśnieniu.Szczelna płyta, ruchoma płyta dociskowa pośrodku, a następnie mocowana śrubami dociskowymi.Pomiędzy różnymi arkuszami tworzony jest cienki prostokątny kanał, a wymiana ciepła odbywa się przez pół arkusze.W porównaniu z konwencjonalną chłodnicą płaszczowo-rurową współczynnik przenikania ciepła jest znacznie wyższy przy tych samych oporach przepływu i poborze mocy przez pompę, a ponadto występuje tendencja do wymiany chłodnicy rurowej w odpowiednim zakresie.

Zasada projektowania

Skraplacz płytowy to skraplacz opracowany do skraplania pary w oparciu o system odparowywania lub destylacji w warunkach próżni.Kondensator płytowy oparty na technice półspawania składa się ze specjalnego pakietu płyt i uszczelek.Medium chłodzące jest podgrzewane w kanale z uszczelką, a para jest skraplana w kanale spawalniczym.Para ma duży wlot i mały wylot kondensatu.

Zalecane aplikacje

Skraplacz płytowy jest używany głównie w połączeniu z parownikiem płytowym jako kondensacja pary w systemie odparowywania lub destylacji.Na przykład skraplanie pary w systemie 3-efektowego syropu, kondensacja pary w 3-efektowym systemie odparowania soku oraz skraplanie pary w systemie wielostopniowego odparowania stężenia etanolu w przemyśle etanolowym, i tym podobne.Skraplacz płytowy jest używany w coraz większej liczbie przypadków kondensacji ze względu na wysoki efekt wymiany ciepła, niskie koszty wejściowe i wygodną obsługę konserwacyjną.

Jakie są zalety skraplacza płytowego?

1. Wysoka sprawność i oszczędność energii: 3 do 5 razy wyższa niż sprawność cieplna płaszczowo-rurowego wymiennika ciepła.

2, zwarta konstrukcja: płyty płytowego wymiennika ciepła są ściśle rozmieszczone, w porównaniu z innymi typami wymienników ciepła, płytowy wymiennik ciepła ma mniejszą powierzchnię i przestrzeń.

3. Łatwe do czyszczenia i demontażu: Płytowy wymiennik ciepła zaciska płytę zaciskową za pomocą śrub zaciskowych, dzięki czemu jest wygodny w demontażu i montażu.

4, długa żywotność: płytowy wymiennik ciepła jest wykonany ze stali nierdzewnej lub płyty ze stopu tytanu, może wytrzymać różne media korozyjne, gumowe podkładki można dowolnie wymieniać i można je łatwo zainstalować, zdemontować i naprawić.

5. Zdolność adaptacyjna: płyta wymiennika ciepła jest niezależnym komponentem, który można zwiększać lub zmniejszać w zależności od wymagań i ma różne formy;może być stosowany do różnych wymagań różnych procesów.
