| Miejsce pochodzenia: | Jiangsu China |
|---|---|
| Nazwa handlowa: | AIPREL |
| Orzecznictwo: | IOS,CE,CCS,DNV |
| Numer modelu: | Płytowy wymiennik ciepła parownika |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | standardowy karton |
| Czas dostawy: | 1-2 tygodnie |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 100 zestawów miesięcznie |
| Gwarancja: | 12 miesięcy | Stan: | Nowy |
|---|---|---|---|
| Maksymalne ciśnienie robocze: | 3,0Mpa | Podanie: | HVAC, Marine, Heat Transfer, ciecz do cieczy i ciecz do pary, piwo |
| Materiał płyty: | SS304 / SS316 / SS316L / tytan / STOP C276 | Materiał ramy: | Stal węglowa, CS / SS |
| High Light: | parowo-rurowy wymiennik ciepła,płytowy płaszczowo-płaszczowy wymiennik ciepła |
||

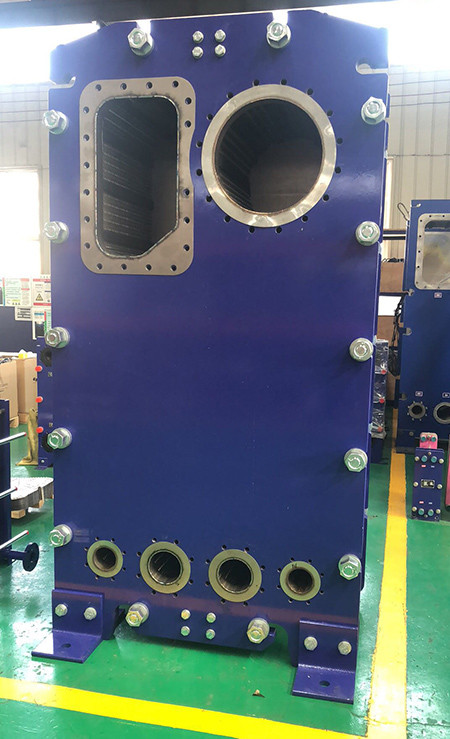

Spadająca płyta filmowa Wymiennik ciepła parownika Para do oczyszczania ścieków
Płytowy wymiennik ciepła to nowy typ wysokowydajnego wymiennika ciepła, który jest wykonany z szeregu blach falistych.Pomiędzy płytami utworzony jest cienki prostokątny kanał, przez który można uzyskać wymianę ciepła między cieczą, cieczą i parą.
Zalety płytowych wymienników ciepła w porównaniu z wymiennikami rurowymi:
1. Wydajny i energooszczędny: jego współczynnik przenikania ciepła wynosi 3000-4500kcal / m2ºC * h, czyli 3-5 razy więcej niż w przypadku wymienników płaszczowo-rurowych.
2. Kompaktowa konstrukcja: płytowy wymiennik ciepła o tej samej powierzchni i wymianie ciepła tylko 1/5 płaszczowo-rurowego wymiennika ciepła.
3. Łatwe do czyszczenia, łatwe w montażu i demontażu.
4. Długa żywotność: Płytowy wymiennik ciepła jest dociskany płytami ze stali nierdzewnej lub stopu tytanu, które są odporne na różne media korozyjne, a gumową podkładkę można dowolnie wymieniać.
5. Silna zdolność adaptacji: Płyta płytowego wymiennika ciepła jest niezależnym komponentem, może być dodawana lub odejmowana w zależności od wymagań, może być stosowana do wielu różnych wymagań procesowych.
6. Brak przepływu cieczy: Rowek uszczelniający płytowego wymiennika ciepła jest wyposażony w kanał wylotowy i żadne medium nie będzie w zmowie.
Parownik płytowy to nowy typ parownika o wysokiej wydajności, który składa się z szeregu blach falistych.Pomiędzy arkuszami tworzy się cienki prostokątny kanał, a ciepło jest przenoszone przez arkusze, tworząc cienką warstwę odparowania.Odparowany roztwór jest szybko podgrzewany i gotowany w parowniku, a parowanie spowoduje wzrost cieczy, tworząc warstwę cieczy wzdłuż powierzchni ściany wymiany ciepła, powodując przepływ cieczy przez ogrzewaną powierzchnię w postaci filmu cieczy, szybko odparowując i odparowanie, a tym samym skrócenie czasu nagrzewania.Czas przebywania wzmacnia efekt parowania i charakteryzuje się wysokim współczynnikiem przenikania ciepła, dużą wytrzymałością na odparowanie i krótkim czasem kontaktu.
Zasada projektowania
Wyparki płytowe oparte są głównie na technologii półspawania parownika z wznoszącą się płytą.W kanale z uszczelką materiał odparowuje, a parowy czynnik grzewczy skrapla się w zgrzewanych kanałach.Roztwór wstrzykuje się od dołu płytki.Produkt przepływa w górę wzdłuż ściany płyty pod działaniem dużej ilości chwilowej pary.
Podanie:
| Materiel | Podanie |
| SUS304 SUS316L | Czysta woda, woda rzeczna, olej spożywczy, olej mineralny |
| Ti | Woda morska, woda słona, sól |
| Stop Hadtelloy | Stężony kwas siarkowy, kwas solny, kwas fosforowy |
| Nikiel | Soda kaustyczna o wysokiej temperaturze i wysokim stężeniu |
| Materiel | Podanie | Temp. Pracy |
| NBR | Woda, woda morska, olej mineralny, woda słona | -15–130 ℃ |
| BNBR | Wysokotemperaturowy olej mineralny, woda o wysokiej temperaturze | 15–140 ℃ |
| EPDM | Gorąca woda, para, kwas, zasady | -25–150 ℃ |
| Viton ／ kauczuk fluorowy | Mocne kwasy, zasady, oleje mineralne, smary i olej opałowy itp. | 5–200 ℃ |
| NEOPREN | Kwas, zasada, olej mineralny, niskocząsteczkowy węglowodór alifatyczny | 35–130 ℃ |
| Guma silikonowa | Wysoka temperatura i niektóre media korozyjne | 65-200 ℃ |
